Açıklama

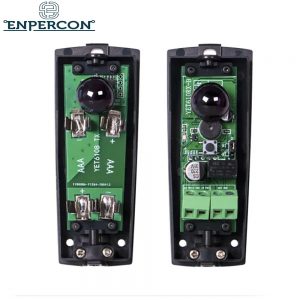

Otomatik Kapı-Kepenk Sensörü – Pilli Emniyet Fotoseli 15M Mesafe
Otomatik Kapı-Kepenk Sensörü – Pilli Emniyet Fotoseli 15M Mesafe Teknik Özellikler
| Çalışma Voltajı | 12-24VAC/DC veya 1,5V*2, LR6AA |
| Statik Çalışma Akımı | Emitter: ≤ 0.1mA Alıcı: ≤15 mA |
| Fotosel Dalga uzunluğu | 940nm |
| Zıt Emisyon açısı | ≤±5° |
| Alıcı menzili | Kuvvetli ışık etkisinde 8-12m’ye kadar
Kuvvetli ışık olmadan 15-17m’ye kadar |
| İç rotasyon sistemi ayarlı açı | 0 ° ~180 ° |
| Çalışma sıcaklık aralığı | -20 °C ~ +60 °C |
| Röle kontağı yükleme kapasitesi | 1A/30VDC |
| Çalışma Süresi | ≤ 180 gün |
Güvenlik Talimatları
Güvenliğiniz için kurulum yapmadan önce ürün broşürünü lütfen okuyunuz.
Bu fotoselde sigorta bulunmaz. Bu nedenle kurulum yapmadan önce elektrik bağlantısını kesiniz.
Kurulum esnasında oluşabilecek can veya mal zararlarından kaçınınız.
Kurulum Talimatları
Cihazı harici güç beslemesi ile veya pil beslemesi ile çalıştırabilirsiniz.
Harici güç için: 12 veya 24V AC/DC
Pil beslemesi için: 3V
Fotoselin NO veya NC çıkışlarını cihaz üzerinden değiştirebilirsiniz.
NO çıkışını kullanmak için cihaz üzerinde sol 2 girişi kullanınız.
NC çıkışını kullanmak için cihaz üzerinde sağ 2 girişi kullanınız.
Kurulum
Fotoseller yansımadan etkilenebilmektedir. Bu nedenler yerden 20cm yükseğe kurulmalıdır ve iki fotosel arası minimum 50 cm olmalıdır.
Fotosellerin sorunsuz çalışması için fotoselin ön yüzü direkt güneş ışığı veya güçlü bir ışık kaynağından ( ±5°) almayacak şekilde kurulmalıdır.
Kurulan iki fotoselin arasına başka fotosellerin denk gelmemesine dikkat ediniz.
Kullanıcılar için ekstra fotosel kurulumu ihtiyacı olduğunda bu fotosellerin birbirine bakmayacak şekilde sırt sırta kurulduğundan emin olunuz.
