Açıklama

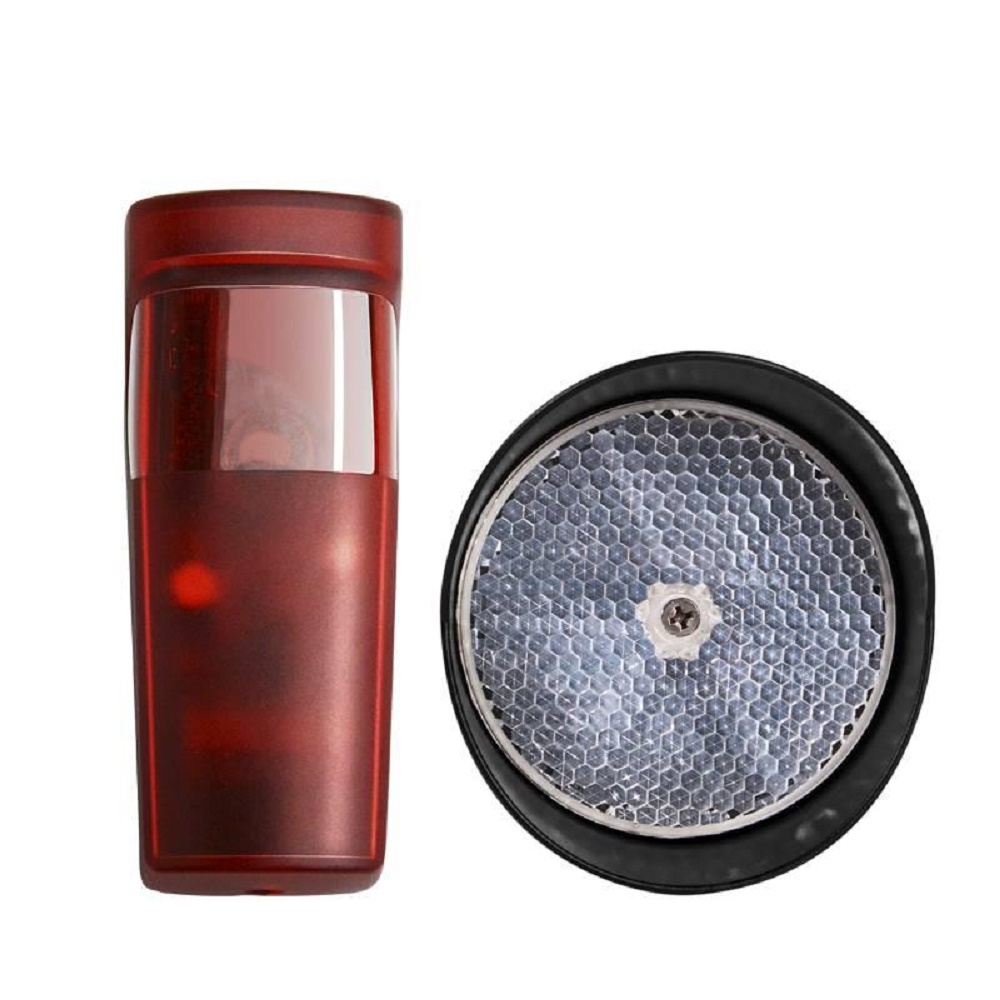

Reflektörü emniyet fotoseli Kullanım alanları ve ürün teknik bilgileri
Ürün Uygulaması: Döner kapılar, sürgülü kapılar, pencere ve balkon güvenliği, depo güvenliği, otopark ve dış alan güvenliği için kullanılır.
· Ürün Özellikleri:
| Giriş Voltajı : AC:9V-24V (AC Frekansı: 50Hz/60Hz, Imax = 35mA)
: DC: 12V-24V (Imax = 35mA) Çalışma Akımı : 1)<35mA@12VDC 2)<19mA@24VDC |
| Algıladığı Mesafe :1) ≥ 15m (reflektör tipi: XUZC80) 2) 10m (reflektör tipi: TD-05)
Kör Nokta : ≥ 0.45m Reaksiyon Süresi : Yaklaşık 30ms Işık Yoğunluğu : Maksimum 5000lux |
| Kızılötesi Işık Özellikleri : 1) Dalga Uzunluğu : 740nm 2) Aydınlatma Tipi: Görünür Kırmızı Işık |
| Çıkış Port Yüklemesi : 1) AC 0.3A/120VAC 2)DC 0.8A/30VDC |
| LED Göstergesi
Yeşil LED : 1) Güç Aç/Kapa 2) LED Flaşı: Sinyalin zayıf olduğunu gösterir. Sarı LED : 1) Sinyal Çalışma Durumu (Açık/Kapalı sinyal geçerli veya geçersiz) |
| Çalışma Sıcaklığı : -25°C ~ +70 °C
Saklama Sıcaklığı : -35°C ~ +80°C |
| Ürün Ölçüleri (UxGxY) : 100 x 40 x 35mm
Lens Ölçüleri : D82 x H8.3mm Ürün Ağırlığı : Yaklaşık 60gr |
· Ürün Kurulumu ve Notlar
1) Reflektörlü emniyet fotoselini kurup maksimum menzilini test ediniz.

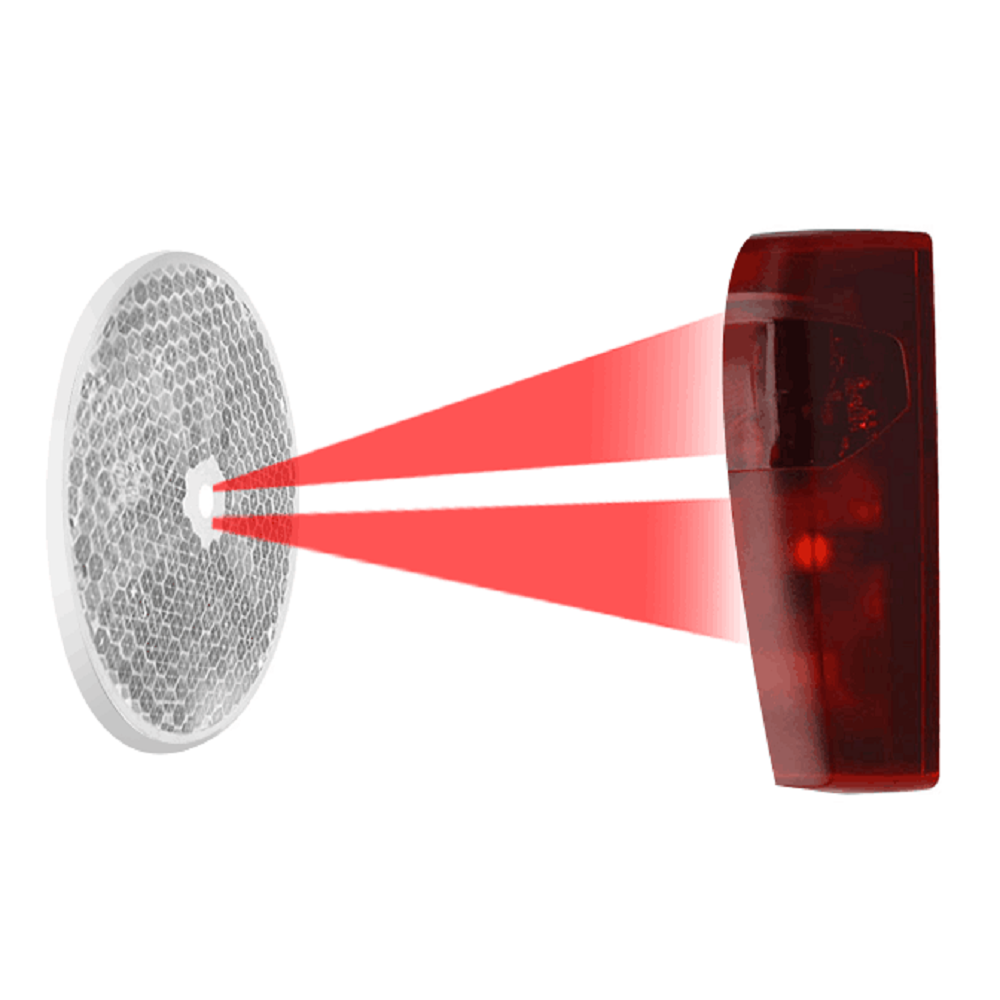

2) Reflektörü uygun bir pozisyonda kurun. Reflektör sensöre tam denk gelecek şekilde kurulmalı.
3) Sensörün konumunu reflektöre göre ayarlayın ve sensörü reflektörün ortasına yöneltin. [İlk kurulumda ve hata ayıklamada önce sen sör sabitlenir, reflektör sen sörle hizalanır ve ardından reflektörü yakından uzağa doğru istenen konuma hareket ettirin.].
4) Sensörün tüm elektrik kabloları bağlanana kadar sensöre elektrik vermeyin.
5) Hata ayıklama ve kurulum sırasında lütfen ürünün kör noktasından kaçınmaya dikkat edin. [Kör bölgede ki engelleri algılayamaz.].
